MC-PK14S4-B
Base product: MC-PK-SERIES

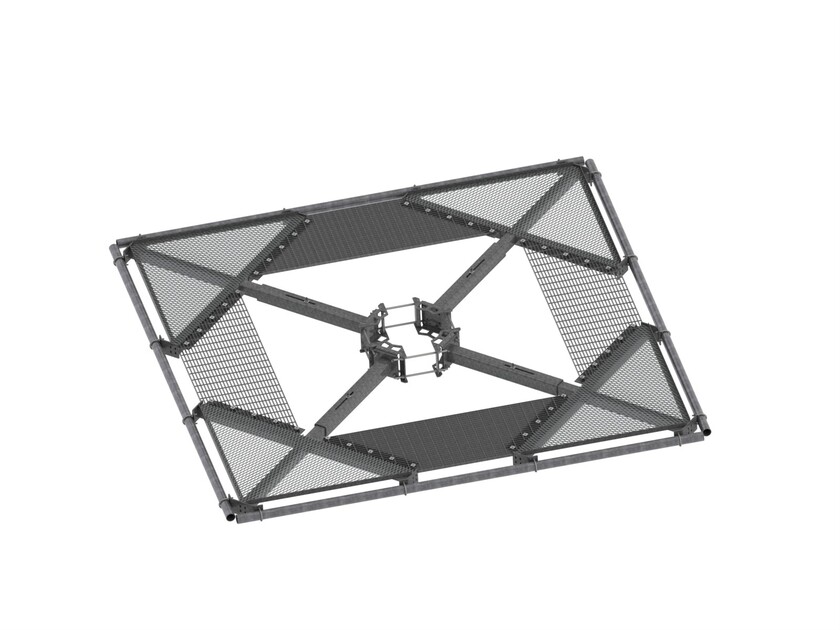

4-Sector Monopole Co-location Platform kit, 10 in to 30 in OD, 14 ft 6 in face, pipe ordered separately
Specifications
Product classification
| Product Type | Monopole platform kit |
General specifications
| Mounting | Monopole, 254–762 mm (10–30 in) OD |
| Pipe, quantity | 0 |
Dimensions
| Height | 254 mm | 10 in |
| Face Width | 4.42 m | 14.5 ft |
| Width | 4419.6 mm | 174 in |
| Length | 914.4 mm | 36 in |
| Face Support Pipe Diameter | 88.900 mm | 3.5 in |
| Mounting Diameter, maximum | 762 mm | 30 in |
| Mounting Diameter, minimum | 254 mm | 10 in |
| Pipe Outer Diameter | 0.000 mm | 0 in |
| Stand-off Distance | 914.4 mm | 36 in |
Material specifications
| Material Type | Hot dip galvanized steel |
Mechanical specifications
| Wind Rating Test Method | TIA/EIA-222 |
Packaging and weights
| Included | Platform | Ring mount |
| Packaging quantity | 1 |
| Weight, net | 1154.347 kg | 2544.9 lb |
Product classification
| Product Type | Monopole platform kit |
General specifications
| Mounting | Monopole, 254–762 mm (10–30 in) OD |
| Pipe, quantity | 0 |
Dimensions
| Height | 254 mm | 10 in |
| Face Width | 4.42 m | 14.5 ft |
| Width | 4419.6 mm | 174 in |
| Length | 914.4 mm | 36 in |
| Face Support Pipe Diameter | 88.900 mm | 3.5 in |
| Mounting Diameter, maximum | 762 mm | 30 in |
| Mounting Diameter, minimum | 254 mm | 10 in |
| Pipe Outer Diameter | 0.000 mm | 0 in |
| Stand-off Distance | 914.4 mm | 36 in |
Material specifications
| Material Type | Hot dip galvanized steel |
Mechanical specifications
| Wind Rating Test Method | TIA/EIA-222 |
Packaging and weights
| Included | Platform | Ring mount |
| Packaging quantity | 1 |
| Weight, net | 1154.347 kg | 2544.9 lb |
